Подключение варочной панели к электросети - Электрика

Код: 21291 Создано: 19-05-2017 15:36
Автор:
Категория:Электрика

Рейтинг:         8.0/8 (2 голосов)



Компания "Кабель.РФ" предлагает вашему вниманию статью «Подключение варочной панели». В данной статье мы рассмотрим подключение варочной панели к электросети самостоятельно. Для выполнения подключения варочной панели к электросети необходимо заранее предусмотреть в квартирном щитке автоматический выключатель с блоком УЗО или дифавтомат (защитный коммутационный аппарат). Данные устройства обеспечат защиту кабеля и пользователя от поражения электрическим током в случае пробоя на корпус.

Также необходимо заранее «разжиться» следующим набором инструментов:

• прибор для проверки наличия напряжения. Для этих целей лучше всего подойдет недорогой мультиметр;
• инструмент для зачистки изоляции. Если нет возможности обзавестись специализированным инструментом для зачистки кабеля, то в помощь «придут» строительный нож, бокорезы и пассатижи;
• инструмент для закрутки винтов, саморезов и т.д.: отвертки или дрель-шуруповерт с набором бит (насадок);
• инструменты для выполнения отверстия для розетки и подготовки штроб.
Как подключить варочную панель к однофазной сети

Чтобы правильно подобрать кабель для подключения варочной панели и другие материалы, нужно определить мощность плиты. Обычно мощность варочной панели указана в паспорте и/или на упаковке электроприбора.

Итак, чтобы выполнить подключение варочной панели мощностью до 3500 Вт (3,5 кВт), нам понадобятся следующие материалы:

• силовой трехжильный кабель с сечением жил 2,5 мм². Для этих целей подойдет кабель ВВГ или ВВГ-П 3х2,5. Также необходимо заранее оговорить, что жилы кабеля имеют следующую цветовую маркировку: коричневый (фаза), синий (ноль), желто-зеленый (защитное заземление);
• розетка на 16 Ампер типа SCHUKO с заземляющим контактом;
• если комплектом варочной панели не предусмотрена поставка соединительного провода, то понадобится 3х жильный провод сечением 2,5 мм² и вилка на 16А, чтобы выполнить подключение электрической варочной панели к розетке. В качестве соединительного провода можно использовать ПВС 3х2,5 производства. Необходимо заранее обозначить, что жилы данного провода имеют такую же цветовую маркировку, как и у кабеля ВВГ;
• монтажная коробка.

Прежде чем прокладывать кабель и производить монтаж варочной панели, необходимо выполнить строительные (подготовительные) работы:

1. От электрощита до места установки розетки в слое штукатурки выполняется трасса для прокладки кабеля;
2. В предполагаемом месте установки розетки с помощью специального инструмента (дрель с коронкой) в стене выполняется отверстие по размеру монтажной коробки. Необходимо отметить, что установку розетки рекомендуется выполнять на высоте до 0,9 м от уровня пола, при этом она не должна находиться на одном уровне с варочной плитой. Крайне важный момент: в случае установки под плитой духового шкафа розетка должна размещаться ниже уровня установки духовки или же справа или слева от нее.

После выполнения подготовительных работ можно приступать к прокладке кабеля и производить подключение варочной панели к электросети. Обращаем ваше внимание на то, что согласно требованиям техники безопасности подключение электрической варочной панели самостоятельно можно производить только при отключении защитного коммутационного аппарата в щитке. Для этого нужно опустить рычаг вводного автомата, а при помощи мультиметра проверить, нет ли питания. Для проверки рукоять прибора проворачиваем на значение 750 в зоне переменного напряжения, обозначенное как «~V» или «VAC», а щупы подключаем к нижним клеммам дифференциального автомата. Если прибор показывает отсутствие напряжения, можно приступать к монтажным работам.

Убедившись, что напряжения нет, в штробе́ прокладываем и фиксируем силовой кабель для подключения варочной панели - ВВГ или ВВГ-П 3х2,5 до монтажной коробки так, чтобы конец кабеля в ней имел запас длины для повторного соединения в случае повреждения.

После прокладки и фиксации кабеля в щитке производим его подключение в следующей последовательности:

• жилу с изоляцией коричневого цвета – к нижней клемме дифавтомата с гравировкой «2»;
• жилу с изоляцией синего цвета – к нижней клемме дифавтомата с гравировкой «N»;
• жилу с изоляцией желто-зеленого цвета – к свободной клемме шины заземления.

После прокладки кабеля выполняются отделочные работы. Можно приступать к установке розетки. В монтажной коробке кабель зачищаем и производим подключение:

• жилы коричневого и синего цветов – к крайним клеммам розетки. Если на корпусе розетки имеется гравировка (маркировка) клемм буквами «L» и «N», то жилу коричневого цвета подключаем к клемме «L», а синюю – к клемме «N»;
• жила с изоляцией желто-зеленого цвета – к центральной клемме, обозначенной специальным знаком «заземление».

В случае если в комплекте с варочной панелью нет соединительного провода с вилкой, необходимо изготовить такой провод и выполнить правильное подключение электрической варочной панели самостоятельно. Для того, чтобы подключить вилку, первым делом раскручиваем ее и пропускаем один из концов провода ПВС 3х2,5 в специальное отверстие в корпусе. После этого защищаем оболочку и жилы провода, а многопроволочные жилы провода опрессовываем при помощи наконечников или гильз и приступаем к подключению:

• жилу с изоляцией желто-зеленого цвета – к центральному болтовому соединению вилки, которое чаще всего имеет маркировку в виде специального значка «заземление»;
• жилу синего и коричневого цветов – к крайним болтовым соединением вилки.

После того, как мы выполнили подключение провода, фиксируем его и собираем вилку.

Расключив вилку, приступаем к подключению второго конца соединительного провода к варочной панели. На обратной стороне панели чаще всего имеется схема подключения варочной панели в виде наклейки или гравировки, на которой обозначены клеммы и соединения:

• клеммы «1», «2» и «3» отвечают за подключение к ним фазы (группа клемм обозначена маркировкой «L»);
• клеммы «4» и «5» - подключение рабочего нуля (группа клемм обозначена маркировкой «N»);
• клемма с маркировкой РЕ или со специальным знаком «заземление» необходима для подключения защитного заземления.

Для однофазной сети нам понадобится схема подключения варочной панели, обозначенная как «1N~». Исходя из нее видно, что часть клемм должны быть последовательно соединены. Для их соединения в комплекте с варочной панелью поставляются медные или латунные перемычки.

Перед монтажом провод очищаем от оболочки, жилы зачищаем и опрессовываем наконечниками.

Приступаем к подключению жил провода и соединительных перемычек:

• устанавливаем перемычки по схеме между клеммами «1» и «2» и «3», а жилу с изоляцией коричневого цвета подключаем к клемме «3». Установка перемычек между данными клеммами обеспечивает распределение нагрузки электрической варочной панели;
• устанавливаем перемычку между клеммами «4» и «5», а жилу с изоляцией синего цвета подключаем к клемме «5»;
• подключаем защитное заземление – жилу с изоляцией желто-зеленого цвета подключаем к клемме, обозначенной как «PE» или имеющей специальный значок «заземление».

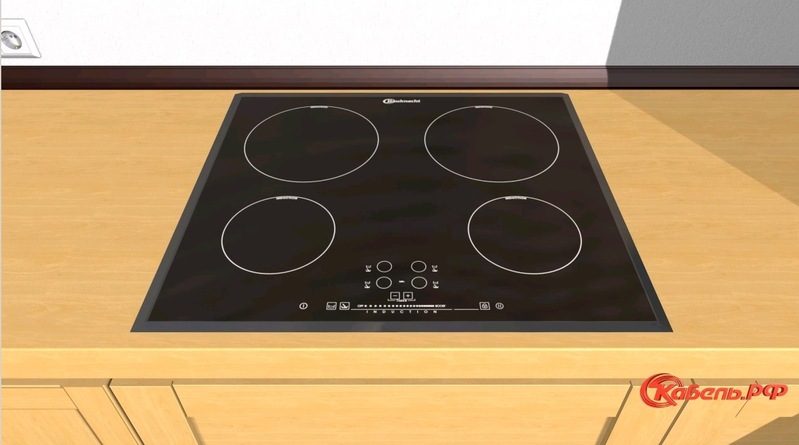

После этого провод фиксируется. Теперь можно осуществлять монтаж варочной панели в заранее подготовленном в столешнице отверстии и подключать ее к розетке.
Подключение электрической варочной панели мощностью до 8,5 кВт

Чтобы осуществить подключение индукционной варочной панели большой мощности (от 3,5 до 8 кВт), нам понадобится такой же набор инструментов. Также необходимо выполнить те же строительные (подготовительные) работы, что и в предыдущем варианте. Но чтобы выполнить подключение индукционной варочной панели, нам понадобятся электромонтажные и установочные материалы, которые рассчитаны на мощность до 8 кВ:

• силовой 3х жильный кабель и соединительный провод с жилами сечением 6 мм². Подойдет кабель ВВГ-П или ВВГ 3х6, а также провод ПВС 3х6.
• розетка и вилка, рассчитанные на ток 40 Ампер. Если мощность варочной панели не превышает 7 кВт, то можно использовать электроустановочные изделия на ток 32 А.

Как и оговаривалось ранее, прокладка кабеля от щита к месту установки розетки и подключение к защитному аппарату (дифавтомату) осуществляется так же, как и в предыдущем варианте. Подключение розетки осуществляется по следующей схеме:

• жилу желто-зеленого цвета (защитное заземление) – к верхней центральной клемме, которая имеет специальный значок и «говорит» нам, что здесь необходимо подключать заземление.
• жилы коричневого и синего цветов (фаза и рабочий ноль) – к нижним клеммам розетки.

Подключение вилки производится в следующей последовательности:

• жилу с изоляцией желто-зеленого цвета – к верхнему центральному болтовому соединению вилки со специальной маркировкой «заземление»;
• жилу синего и коричневого цвета (фаза) – к нижним болтовым соединениям.

Последовательность действий при подключении второго конца провода к индукционной варочной панели и установка соединительных перемычек такая же, как и в предыдущем варианте. После выполнения всех действий, описанных выше, производится установка индукционной варочной панели в заранее подготовленном в столешнице отверстии и подключение ее к электросети.

Ознакомившись с данной статьей, вы сможете выполнить подключение варочной панели к электросети самостоятельно. Кроме того, рекомендуем посмотреть ролик, в котором показана варочная панель на мощность до 3,5 и до 8 кВ и ее подключение к сети.
