Водяное напольное отопление от Valtec - Отопление, газоснабжение

Код: 812 Создано: 22-11-2012 10:00
Автор:
Категория:Отопление, газоснабжение

Рейтинг:         0.0/8 (0 голосов)

Понравилась статья? Поделись с другими:



По сравнению с традиционными радиаторными системами отопления, системы водяных теплых полов являются более энергоэффективными и имеют ряд преимуществ:

тепло передается излучением от нагретой поверхности, практически отсутствуют конвективные потоки
вертикальное распределение тепла от пола к потолку не позволяет перегреваться верхним областям помещения, что существенно снижает теплопотери через кровлю, верхние части стен и создает оптимально комфортные температурные условия для находящихся в помещении людей
Возможная экономия от применения водяных теплых полов может достигать 10–30 %.

Это возможно благодаря снижению расходов на нагрев теплоносителя до температуры, не превышающей 30–45 °C.

Кроме того, низкотемпературные системы отопления обладают эффектом саморегулирования, теплоотдача с пола прекращается, когда температура в комнате достигает температуры поверхности пола. В то же время, теплоотдача возрастает, когда снижается температура в помещении. Стальные радиаторы работают по тому же принципу, но разница температур между воздухом в комнате и поверхностью радиаторов так велика, что эффект саморегулирования практически пропадает. Для специалистов разработан альбом типовых схем водяного отопления для жилых домов, где собраны различные варианты организации одноконтурных и многоконтурных систем, а также программный комплекс для расчета элементов инженерных систем Valtec, который дает возможность определить теплопотребность помещений и грамотно рассчитать теплотехнические и гидравлические параметры напольного отопления.

В ассортименте продукции Valtec представлены два насосно-смесительных узла Combimix и насосно смесительный узел Dualmix, которые предназначены для создания в системе отопления здания отдельного циркуляционного контура с пониженной до настроечного значения температурой теплоносителя. В смесительном узле Combimix приготовление теплоносителя с пониженной температурой происходит при помощи двухходового термостатического клапана, установленного в подающем коллекторе и управляемого термоголовкой с капиллярным термодатчиком. В линии подмеса установлен балансировочный клапан, который задает соотношение между количествами теплоносителя, поступающего из обратной линии вторичного контура и прямой линии первичного контура, и уравнивает давление теплоносителя на выходе из контура теплых полов с давлением после термостатического регулировочного клапана. От настроечного значения Kv этого клапана и установленного скоростного режима насоса зависит тепловая мощность смесительного узла. В отличие от Combimix cмесительный узел Dualmix состоит из двух модулей (насосного и термостатического), между которыми монтируется коллекторный блок вторичного контура.

В узле Dualmix для смешения используется трехходовой термостатический клапан, управляемый термоголовкой с капиллярным термодатчиком, и установленный в обратный коллектор вторичного контура. Предохранительный термостат подающего коллектора останавливает насос в случае превышения настроечного значения температуры, прекращая циркуляцию в петлях теплого пола. Конструкция узла предусматривает перепускной контур с балансировочным клапаном, сохраняющий неизменным расход теплоносителя в первичном контуре при пе- рекрытии петель теплого пола. Максимальная присоединенная мощность смесительных узлов равна 20 кВт. Использование насосно- смесительных узлов позволяет в значительной степени снизить трудозатраты на монтаж и наладку, а также повысить надежность и эффективность всей системы в комплексе.

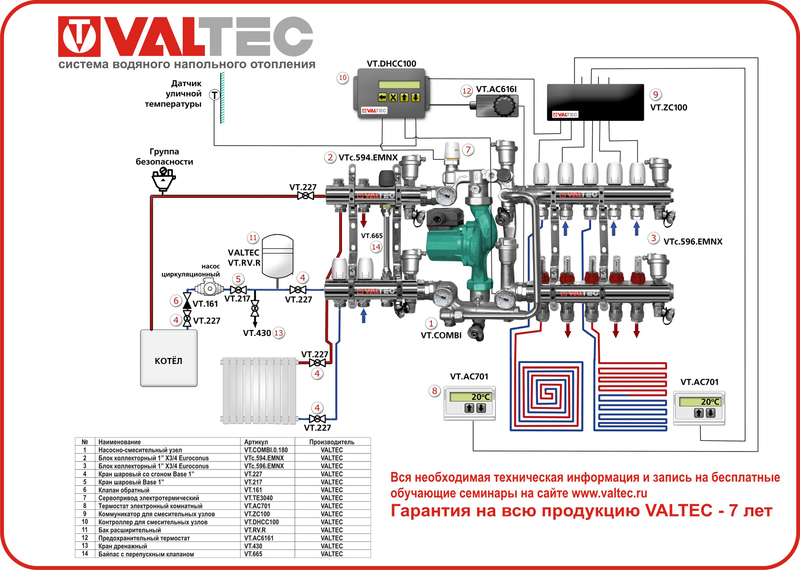

Для распределения потока теплоносителя по контурам отопительной системы специалисты рекомендуют использовать коллекторные блоки Valtec — VT.594EMNX и VT.596EMNX. Они состоят из двух закрепленных на кронштейнах коллекторов диаметром 1ʺ или 1¼ʺ с выходами ¾ʺ тип «евроконус» (количество выходов от 3 до 12), а также комплектуются дренажными клапанами, автоматическими воздухоотводчиками, запорными кла- панами, встроенными расходомерами или ручными регулировочными клапанами. На рис. 3 приведена принципиальная схе- ма, которая позволяет реализовать комбинированную систему отопления, включающую в себя контур радиаторного отопления, а так же низкотемпературный контур напольного отопления, управляемый погодозависимой автоматикой, имеющей три ступени регулирования. Регулирование данной системы осуществляется по наружной температуре, температуре в подающем коллекторе теплых полов и температуре воздуха в помещениях. Комплексный подход компании Valtec к системам напольного отопления гарантирует их экономичность, оптимальную стоимость и длительную безаварийную работу.


Источник: Прочитать на источнике
