Основные типы силовых кабелей и их характеристики - Кабель

Силовые кабели — это «кровеносные сосуды» современной энергетики, обеспечивающие передачу электроэнергии от источников к потребителям. Их выбор зависит от условий эксплуатации, требований безопасности и технических параметров. В этой статье разберем ключевые типы кабелей, их отличия и особенности.

1. Кабели с медными и алюминиевыми жилами
Медные жилы
• Преимущества:
o Высокая электропроводность (на 30–40% лучше алюминия).
o Устойчивость к коррозии и изломам.
o Долгий срок службы (до 30–50 лет).
• Недостатки:
o Высокая стоимость.
o Больший вес по сравнению с алюминием.
• Применение: Промышленные сети, бытовая проводка, ответственные объекты (больницы, ЦОДы).
Алюминиевые жилы
• Преимущества:
o Дешевле меди.
o Меньший вес, удобство прокладки.
• Недостатки:
o Низкая гибкость (риск излома при частых изгибах).
o Окисление на воздухе (требует специальной обработки контактов).
o Большие потери энергии в длинных линиях.
• Применение: Воздушные ЛЭП, временные сети, магистральные линии.

2. Группы горючести: какие и почему
Группа горючести кабеля определяет, как он ведет себя при пожаре. В России используется классификация по ГОСТ.
2.1. Горючесть (по ГОСТ 31565-2012, IEC 60332)
Категория Описание
Г1 (негорючие) Не поддерживают горение (например, кабели с керамической изоляцией)
Г2 (слабогорючие) Горят только при наличии внешнего пламени (ВВГнг, ППГнг)
Г3 (нормальногорючие) Горят, но не распространяют пламя (обычный ПВС)
Г4 (сильногорючие) Активно горят (устаревшие провода без огнезащиты)

2.2. Распространение пламени (по ГОСТ Р 53315)
Маркировка Описание
нг (не распространяющие горение) Не поддерживают горение в групповой прокладке (ВВГнг, КГнг)
нг-LS (Low Smoke) Малое дымовыделение + не распространяют горение (ВВГнг-LS)
нг-HF (Halogen Free) Без галогенов, нет токсичных газов при горении
нг-FRLS (Fire Resistance) Огнестойкие + низкое дымовыделение (КГнг-FRLS)

2.3. Дымовыделение (по ГОСТ Р IEC 61034)
Уровень Видимость при пожаре
D1 Низкое дымовыделение (кабели с LS-маркировкой)
D2 Среднее (обычные ПВХ-кабели)
D3 Высокое (устаревшие провода)

2.4. Токсичность (по ГОСТ Р 53769)
Класс Описание
t1 Малоопасные (кабели нг-HF, без галогенов)
t2 Умеренноопасные (обычные ПВХ)
t3 Высокоопасные (выделяют HCl, CO при горении)

2.5. Огнестойкость (по ГОСТ Р 53311)
Маркировка Время работы в огне
E30 30 минут (кабели для систем безопасности)
E90 90 минут (метро, тоннели, АЭС)

Сравнение кабелей по пожаробезопасности
Тип кабеля Горючесть Распространение пламени Дымовыделение Токсичность Применение
ВВГ Г2 без "нг" – горит D2 t2 Общая проводка
ВВГнг-LS Г1 нг-LS (не горит) D1 t1 Жилые здания, офисы
ПВС Г3 горит D2 t2 Удлинители
КГ Г4 без "нг" – горит D3 t3 Подвижные механизмы
КГнг-FRLS Г1 нг-FRLS (огнестойкий) D1 t1 Промышленность, АЭС
NYM-J Г1 нг-LS D1 t1 Европейские стандарты

Высокая пожаробезопасность: кабели с маркировкой нг-LS, нг-HF
- Жилые и общественные здания (ВВГнг-LS, NYM-J)
- Детские учреждения, больницы (кабели с нг-HF, без галогенов)
- Метро, аэропорты (огнестойкие E90)
Средний уровень: обычные ВВГ, ПВС
- Гараж, мастерская (если нет массовой прокладки)
- Временные линии (но с защитой от возгорания)
Низкая пожаробезопасность: кабели без маркировки "нг"
- Только для подвижного оборудования (сварочные аппараты, тельферы)
- Не использовать в зданиях!

3. Различия между популярными марками кабелей
Марка Материал жил Изоляция Особенности Применение
ВВГ Медь ПВХ Без брони, негорючий (Г2) Внутренняя проводка
АВВГ Алюминий ПВХ Дешевле ВВГ, но менее гибкий Уличные линии
NYM Медь ПВХ + мелонаполненная резина Двойная изоляция, защита от влаги Жилые помещения
КГ Медь Резина Гибкий, устойчив к перегибам Переносное оборудование, сварочные аппараты
ПВС медь ПВХ Гибкий, устойчив к перегибам для подвижных соединений где напряжение до 380 В (переменный ток) или 660 В (постоянный ток)
СИП Алюминий Светостабилизированный полиэтилен Самонесущий, не требует опор Воздушные ЛЭП

4. Кабели для разных напряжений
Низкое напряжение (до 1 кВ)
• 0,4 кВ (380/220 В): Бытовая и промышленная сеть (ВВГ, NYM).
• 0,6/1 кВ: Усиленные кабели для мощных потребителей (АВВГ, ВВГз).
Среднее напряжение (1–35 кВ)
• 6–10 кВ: Питание подстанций, заводов (ААШв, АПвПг).
• 35 кВ: Магистральные линии (АСБл, ПвП).
Высокое напряжение (от 110 кВ)
• Используются в ЛЭП (АС, СИП-3).

Вывод:Как выбрать кабель?
1. Определите напряжение и ток нагрузки.
Выбирайте сечение жил в зависимости от мощности подключаемых устройств
2. Учтите условия прокладки:
o Для улицы: бронированные (АВБбШв) или СИП.
o Для помещений: негорючие (ВВГнг-LS, NYM).
3. Проверьте группу горючести (особенно для общественных зданий).
Пример:
• Для квартиры: NYM или ВВГнг-LS.
• Для завода: ВВГз или АВВГ.
• Для ЛЭП: СИП или АС.
Часто задают вопросы:
• ПВС vs ВВГ:
ВВГ предназначен для стационарной проводки в стенах, ПВС — для подвижных соединений.
• ВВГ vs NYM:
одинаковые свойства и область применения, ВВГ: дешевле, меньший диаметр за счёт отсутствия заполнения, нет дополнительной защиты из мелонаполненной резины между жилами (риск повреждения при перегреве), лучшая влагостойкость (можно использовать в сырых помещениях, но не в воде); NYM: боится прямого солнечного света (требуется защита, если прокладывается на улице), толще, уже диапазон сечений (до 240 мм², NYM обычно до 35 мм²)
• ВВГ vs КГ:
имеют принципиальные различия в конструкции, гибкости, свойствах и сфере применения. ВВГ – для постоянной проводки в зданиях. КГ – для подвижных подключений, временных сетей и суровых условий. Если нужен кабель для дома или офиса – ВВГ. Если требуется питание для сварочного аппарата, крана или временной линии – КГ.
• ПВС vs КГ:
Оба проводника используются для передачи электроэнергии, но имеют разную конструкцию, гибкость и сферу применения. ПВС – для дома, дачи, временных подключений. КГ – для промышленности, стройки, подвижных систем. Если нужен провод для удлинителя или временного использования – ПВС. Если требуется питание сварочного аппарата, крана или работа в экстремальных условиях – КГ.

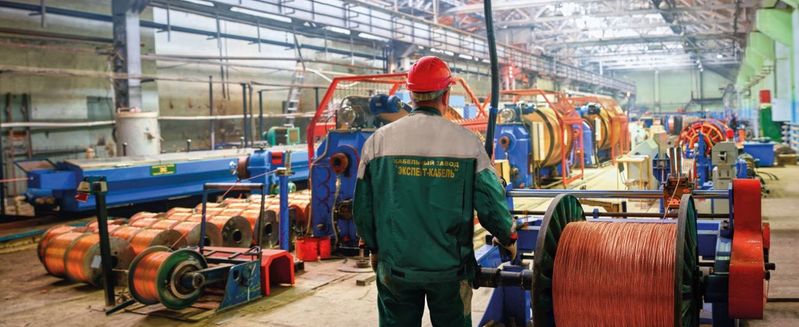

При выборе обратите внимание на продукцию Кабельного Завода «ЭКСПЕРТ-КАБЕЛЬ», у них ассортимент насчитывает более 90 000 маркоразмеров кабелей и проводов на низкое и среднее напряжение до 35 кВ с изоляцией из поливинилхлорида, сшитого полиэтилена, этиленпропиленовой резины, термоэластопласта, бронированные, пожаробезопасные кабели, огнестойкие и другие кабели специального назначения.
Вся продукция проходит обязательную и добровольную сертификацию. Наше качество подтверждено государственными и межгосударственными сертификатами соответствия.
Маркировка наносится по всей длине кабельно-проводниковой продукции с шагом 1 метр для защиты от контрафакта и хищения. Это существенно облегчает монтаж и контроль продукции на объектах.
Правильный выбор кабеля — это безопасность, надежность и экономия. Выбирайте проверенного производителя, а если сомневаетесь - проконсультируйтесь со специалистом!
